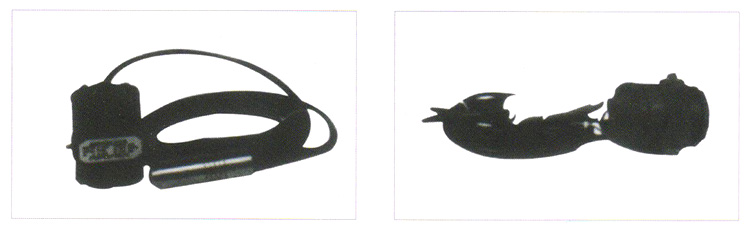

SX-100W系列投入式液位變送器選用高性能隔離式擴散硅傳感器，不銹鋼探頭，可供安裝支架選配，防腐耐高溫通氣電纜/特殊密封工藝。適用于多種液體的測量和控制。
主要技術參數
輸出信號：4-20mADC二線制
電源電壓：24VDC允許波動范圍15-45VDC
防爆等級：隔爆型dIBT4，本質安全型aICT5
零點調整范圍：±5%FS
量程調比度：3:1以上
環境溫度：普通型-25℃-70℃，防爆型為-25℃-60℃
貯藏溫度：-40℃-85℃

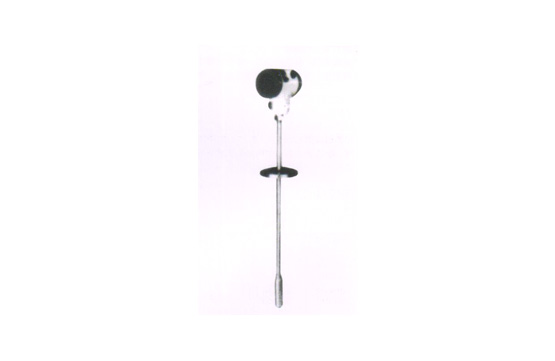

SX-100W指入式液位變送器
采用高性能隔離式擴散硅傳感器，不銹鋼結構，可對與316L不銹鋼結構兼容的介質進行測量。
主要技術參數
輸出信號：4-20mADC二線制
電源電壓：24VDC允許波動范圍15-45VDC
負載特性：負載在0-600內(24VDC供電)維持恒流輸出
防爆等級：隔爆型dIBT4，本質安全型aICT5
測量范圍：0~1~6mH20
零點調整范圍：±5%FS
量程調比度：3:1以上
環境溫度：普通型-25℃~70℃
貯藏溫度：-10℃~70℃
基本型號及名稱說明
代號名稱及含義
助燃特性：助燃代號ZR本安防爆IA系列代號：/補償導線，C補償電纜
型號：SC配用S分度號熱電偶補償型補償導線，電纜
RC配用R分度號熱電偶補償型補償導線，電纜
NC配用R分度號熱電偶補償型補償導線，電纜
NX配用R分度號熱電偶補償型補償導線，電纜
NCAB配用R分度號熱電偶補償型補償導線，電纜
KX配用R分度號熱電偶補償型補償導線，電纜
EX配用R分度號熱電偶補償型補償導線，電纜
JX配用R分度號熱電偶補償型補償導線，電纜
TX配用R分度號熱電偶補償型補償導線，電纜
使用分類：G一般用H耐熱用
精度等級：A精度級B普通級可省略耐熱等級:70最高使用溫度70
100最高使用溫度
200最高使用溫度
260最高使用溫度
耐火代號：T耐火補償導線電纜
絕綠材料：V阻燃聚氯乙烯
F聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)
Vp低煙低鹵阻燃聚氯乙烯
YD低低煙低鹵阻燃聚烯
護套材料：同上
屏蔽材料：P銅絲編織
P1鍍錫絲編
P2鋁塑復合帶
P3銅絲帶式復合帶
導體種類：
P.多股膠合導體
J.二線絞合
P.總屏
PD.對屏
PJ.對絞對屏P.對絞總屏
PJP.對絞對屏總屏
鎧裝材料：
22鋼絲鎧裝
33鋼絲鎧裝
標準舉例
規格：對數XZX導體截面積MM2
補償導線接產品品種劃分為SC,BC.KC,KX,EX,JX,TX,EA?！癤”表示延伸型補償導線，字母“C”表示補償性補償導線熱電動勢和允許差符合下表規定。
補償導線防潮試驗的絕緣電阻在40水重24小時后不小于(10米)25MQ。
補償導線耐熱老化24小時后進行倍外經的卷繞試驗,經電壓試驗5000vmin不擊穿。
訂貨時須標明型號規格線蕊截面，線數。屏數方式和數量及其他特殊要求。
注：交貨長度一般在100米以上，計量誤差不大+0.5.允許不短于20米的長度交貨，其數量不超過總長度的10%。
根據雙方協議，可以長期供貨。

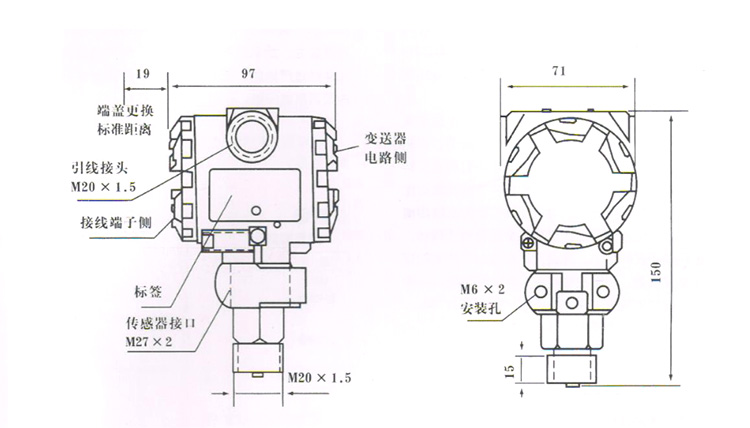

BPS208外行尺寸

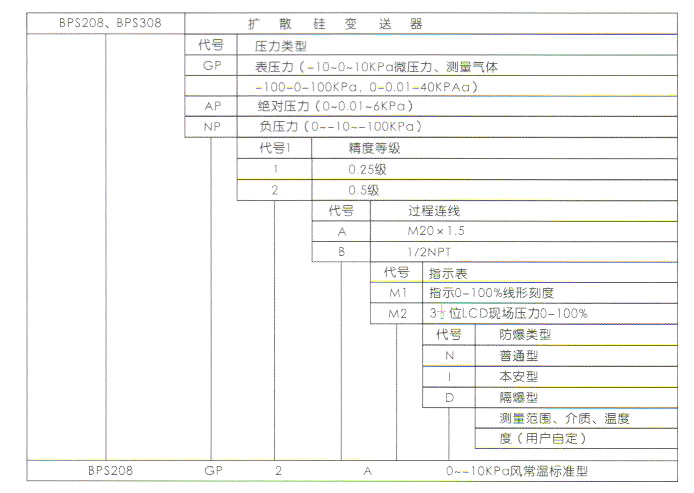

BPS208/BPS308系列擴散硅變送器
說明
對壓力以負一個標準大氣壓為零GP型的微壓力變送器僅能測量非腐蝕性氣體。
零位需遷移時，請注明遷移量。
舉例
POS208 GP2AM N1O100KPaH2O常溫零位正遷移10KP則：4MA=10KPa量程0-90ka
