UHZ-510C系列側裝式磁翻柱液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、按原化學工業 部頒布的磁性液位計標準HG／T21584-95研制生產的產品?？捎糜谒?、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有它彌補了玻璃板(管)液位計指示不清晰，易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大?，F(xiàn)場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、強腐蝕性介質。    側裝式磁翻柱液位計的特點是液體介質與指示器，而且型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可適用于電力、石油、化工冶金，船舶、建筑、食品等各行業生產過程中的液位測量與控制。

主要參數：

● 測量范圍：300～15000mm

● 準確度： ±10mm，±16mm

● 翻柱直徑：10mm,16mm

● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)

防腐型≤0．6Mpa

● 介質密度：≥0．45g／cm3

● 介質密度差：≥0.15g／cm3(測量界位)

● 介質溫度：-20℃　+250℃(特殊要求可達450℃)

● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度

低時易結品的介質，可根據用戶要求選

用加熱型夾套式液位汁。

● 環境振動：頻率≤25Hz，振幅≤0．5mm

● 跟隨速度：≤0.08m/s

● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)

● 連按法蘭：采用化工部1998年頒布的

HG20592～20635-97法蘭標準，若采

用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。

對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有要求可在訂貨時注明。

● 如有要求可在定貨時商洽。

鋼管法蘭標準：

      本廠出廠的液位計連接法蘭均采用1998年2月1日實施的化學工業部（HG20592～20635-97）標準，本標準是在原標準HGJ44~76-91，以及HG20527-92、HG20529-92標準的基礎上，參照IS07005-1(1992)標準和ANSI、DIN標準修訂而成的。修訂后的新標準包括通用的歐洲和美洲兩大體系，形成一套內容完整、體系清晰、適合國情，并與的管法蘭、墊片、緊固件標準。該標準的適用鋼管外徑由系列擴展到通用系列（A）和。

儀表選型說明及注意事項

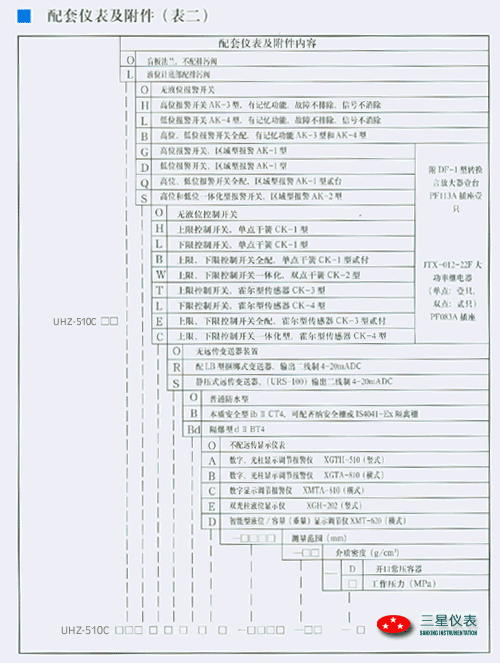

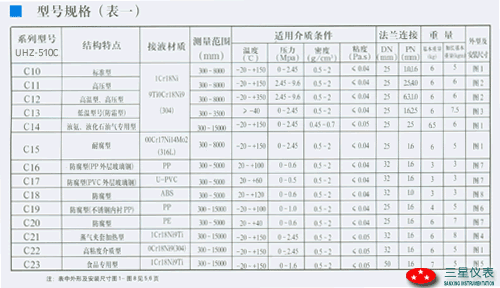

選型時，先按所需要對照表（一）中所列舉的主要技術參數選定系列型號后，再按表（二）選用所需配套儀表及附件。

過程連接法蘭均采用化工部HG管法蘭標準制造。要求可在訂貨時洽談。

防腐型液位計公稱壓力≤0.6MPa。

蒸汽夾套加熱型液位計安裝法蘭同普通型。加熱夾套連接形式為G3/4"內螺紋接頭或DN20，PN1.0MPa平面法蘭，訂貨時任選。

選型舉例：

（一） 測量高位水箱液位，采用側裝式磁性液位計，工作壓力為常壓，介質溫度為常溫，配排污閥，帶高位報警開關（有記憶功能），配LB遠傳變速器及數字、光柱顯示調節報警儀（豎式），測量范圍：0-2000mm。

選型標記：UHZ-510C10LHOROA-2000-1.0-D

（二） 測量介質為31％鹽酸槽液位，其密度為1014g/cm3,測量范圍：0-3000,接液材質為U-PVC，配排污閥及低位報警開關，常溫，工作壓力為0.6MPa，采用隔爆型接線盒。

（三） 選型標記：UHZ-510C17LDOOBdO-3000-1014-0.6測量醋酸貯藏液位，采用側裝式蒸汽夾套型磁性液位計，液位計低部配排污閥，配上限和下限一體化控制開關，配LB變速器和數字光柱顯示調節報警儀（橫式）。接線盒采用本質安全型ibIICT4，測量范圍：0-1800mm。工作壓力：-0.1MPa，工作溫度：90℃，介質密度：1.1g/cm3。

選型標記：UHZ-510C21LOWRBiB-1800-0.1。
